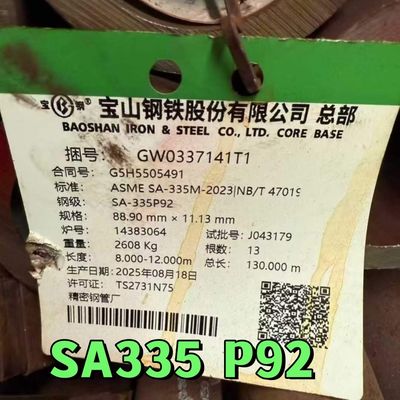

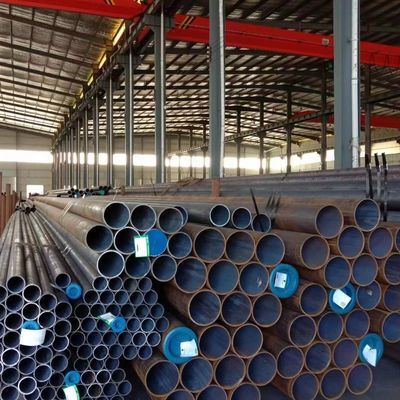

Σωλήνας από χάλυβα κράματος φερριτικού χάλυβα ASME A335 P92 Cold Drawn 89*11.13mm για υπηρεσία υψηλής θερμοκρασίας

Υλικό: Χάλυβας κράματος
Μέθοδος παραγωγής: Cold Drawn
Μέγεθος: OD:10-90mm
WT: 1-10mm
Εφαρμογή: Λέβητας, Εναλλάκτης θερμότητας, Υπερθερμαντήρας και ούτω καθεξής.


Τεχνική παράμετρος

Astm A335 standard specication for seamless ferritic alloy-steel pipe for high-temperature service

Το πρότυπο ASTM A335 εκδίδεται με τον σταθερό χαρακτηρισμό A 335/A 335M. Ο αριθμός που ακολουθεί αμέσως τον χαρακτηρισμό υποδεικνύει το έτος της αρχικής υιοθέτησης ή, στην περίπτωση αναθεώρησης, το έτος της τελευταίας αναθεώρησης. Ένας αριθμός σε παρένθεση υποδεικνύει το έτος της τελευταίας επανέγκρισης. Ένα εκθέτη εψιλον   υποδεικνύει μια συντακτική αλλαγή από την τελευταία αναθεώρηση ή επανέγκριση.

Πεδίο εφαρμογής

1.1 Αυτή η προδιαγραφή καλύπτει ονομαστικούς (μέσους) τοίχους σωλήνων από χάλυβα κράματος χωρίς ραφή που προορίζονται για υπηρεσία υψηλής θερμοκρασίας (Σημείωση 1). Οι σωλήνες που παραγγέλλονται σύμφωνα με αυτήν την προδιαγραφή πρέπει να είναι κατάλληλοι για κάμψη, φλάντζα (vanstoning) και παρόμοιες εργασίες διαμόρφωσης και για συγκόλληση με σύντηξη. Η επιλογή θα εξαρτηθεί από το σχεδιασμό, τις συνθήκες λειτουργίας, τις μηχανικές ιδιότητες και τα χαρακτηριστικά υψηλής θερμοκρασίας.

ΣΗΜΕΙΩΣΗ 1 Α Το Παράρτημα X1 παραθέτει τα μεγέθη και τα πάχη τοιχώματος των σωλήνων που μπορούν να ληφθούν σύμφωνα με την τρέχουσα εμπορική πρακτική.

1.2 Καλύπτονται αρκετοί βαθμοί φερριτικών χαλύβων (Σημείωση 2). Οι συνθέσεις τους δίνονται στον Πίνακα 1.

Σημείωση 2

ΑΟι φερριτικοί χάλυβες σε αυτήν την προδιαγραφή ορίζονται ως χάλυβες χαμηλού και ενδιάμεσου κράματος που περιέχουν έως και 10％ χρώμιο.
1.3 Παρέχονται συμπληρωματικές απαιτήσεις (S1 έως S7) προαιρετικής φύσης. Αυτές οι συμπληρωματικές απαιτήσεις καλούν για την πραγματοποίηση πρόσθετων δοκιμών και, όταν επιθυμηθεί, θα πρέπει να αναφέρονται στην παραγγελία μαζί με τον αριθμό των απαιτούμενων δοκιμών.
1.4 Οι τιμές που αναφέρονται είτε σε μονάδες ίντσας-λίβρας είτε σε μονάδες SI πρέπει να θεωρούνται ξεχωριστά ως πρότυπο. Μέσα στο κείμενο, οι μονάδες SI εμφανίζονται σε αγκύλες. Οι τιμές που αναφέρονται σε κάθε σύστημα δεν είναι ακριβή ισοδύναμα. επομένως, κάθε σύστημα πρέπει να χρησιμοποιείται ανεξάρτητα από το άλλο. Ο συνδυασμός τιμών από τα δύο συστήματα μπορεί να οδηγήσει σε μη συμμόρφωση με την προδιαγραφή. Οι μονάδες ίντσας-λίβρας ισχύουν εκτός εάν ο χαρακτηρισμός "M" αυτής της προδιαγραφής καθορίζεται στην παραγγελία.

Σημείωση 3ΑΟ αδιάστατος σχεδιαστής NPS (ονομαστικό μέγεθος σωλήνα) έχει αντικατασταθεί σε αυτό το πρότυπο για τέτοιους παραδοσιακούς όρους όπως "ονομαστική διάμετρος", "μέγεθος" και "ονομαστικό μέγεθος."

Χημική σύνθεση:

Μηχανικές ιδιότητες

Υλικό & Κατασκευή

Οι σωλήνες μπορεί να είναι είτε θερμής είτε ψυχρής έλασης με την τελική θερμική επεξεργασία που σημειώνεται παρακάτω.

Απαιτήσεις θερμικής επεξεργασίας

Μηχανικές δοκιμές που καθορίζονται

Δοκιμή εφελκυσμού εγκάρσιας ή διαμήκους και δοκιμή ισοπέδωσης, δοκιμή σκληρότητας ή δοκιμή κάμψης
Για υλικό που έχει υποστεί θερμική επεξεργασία σε φούρνο τύπου παρτίδας, οι δοκιμές πρέπει να γίνονται στο 5% των σωλήνων από κάθε επεξεργασμένη παρτίδα. Για μικρές παρτίδες, πρέπει να δοκιμάζεται τουλάχιστον ένας σωλήνας.
Για υλικό που έχει υποστεί θερμική επεξεργασία με τη συνεχή διαδικασία, οι δοκιμές πρέπει να γίνονται σε επαρκή αριθμό σωλήνων ώστε να αποτελούν το 5% της παρτίδας, αλλά σε καμία περίπτωση λιγότερο από 2 σωλήνες.

Σημειώσεις για τη δοκιμή σκληρότητας:
Το P91 δεν πρέπει να έχει σκληρότητα που να υπερβαίνει τα 250 HB/265 HV [25HRC].

Σημειώσεις για τη δοκιμή κάμψης:
Για σωλήνες των οποίων η διάμετρος υπερβαίνει το NPS 25 και των οποίων η αναλογία διαμέτρου προς πάχος τοιχώματος είναι 7,0 ή λιγότερο, πρέπει να υποβάλλονται στη δοκιμή κάμψης αντί της δοκιμής ισοπέδωσης.
Άλλοι σωλήνες των οποίων η διάμετρος είναι ίση ή υπερβαίνει το NPS 10 μπορούν να υποβληθούν στη δοκιμή κάμψης αντί της δοκιμής ισοπέδωσης, με την έγκριση του αγοραστή.
Τα δείγματα δοκιμής κάμψης πρέπει να κάμπτονται σε θερμοκρασία δωματίου κατά 180 χωρίς ρωγμές στο εξωτερικό τμήμα.

Υδροστατική δοκιμή

Η εσωτερική διάμετρος της κάμψης πρέπει να είναι 1 ίντσα [25 mm].
Κάθε μήκος σωλήνα πρέπει να υποβάλλεται σε υδροδοκιμή, κατά την επιλογή της κατασκευής μπορεί να χρησιμοποιηθεί μη καταστροφική ηλεκτρική δοκιμή.

Πληροφορίες παραγγελίας

Οι παραγγελίες για υλικό σύμφωνα με αυτήν την προδιαγραφή θα πρέπει να περιλαμβάνουν τα ακόλουθα, όπως απαιτείται, για να περιγράψουν επαρκώς το επιθυμητό υλικό:

Έγγραφα αναφοράς

• Προδιαγραφή A999/A999M για γενικές απαιτήσεις για σωλήνες από κράμα και ανοξείδωτο χάλυβα
• Πρακτική E213 για υπερηχητική εξέταση σωλήνων και σωλήνων μετάλλων
• Πρακτική E309 για εξέταση ρευμάτων Eddy προϊόντων σωληνωτού χάλυβα με χρήση μαγνητικού κορεσμού
• Μέθοδος E381 δοκιμής μακροχάραξης χαλύβδινων ράβδων, χαλύβδινων ράβδων, μπλοκ και σφυρηλατημάτων
• Πρακτική E527 για την αρίθμηση μετάλλων και κραμάτων στο ενοποιημένο σύστημα αρίθμησης (UNS)
• Πρακτική E570 για εξέταση διαρροής ροής σιδηρομαγνητικών σωληνωτών προϊόντων χάλυβα
• B36.10M Συγκολλημένοι και χωρίς ραφή σωλήνες από σφυρήλατο χάλυβα
• SAE J 1086 Πρακτική για την αρίθμηση μετάλλων και κραμάτων (UNS)
• Συνιστώμενη πρακτική SNT-TC-1A για την πιστοποίηση και πιστοποίηση προσωπικού μη καταστροφικών δοκιμών
