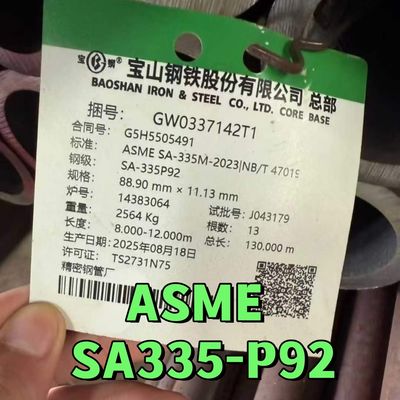

ASME SA335 P92 Σωλήνας από κράμα χάλυβα χωρίς ραφή για λέβητα υψηλής θερμοκρασίας 88.9*11.13mm

Astm A335 τυπική προδιαγραφή για σωλήνα από κράμα χάλυβα φερριτικού χωρίς ραφή για υπηρεσία υψηλής θερμοκρασίας

Το πρότυπο ASTM A335 εκδίδεται με τον σταθερό χαρακτηρισμό A 335/A 335M. Ο αριθμός που ακολουθεί αμέσως τον χαρακτηρισμό υποδεικνύει το έτος της αρχικής υιοθέτησης ή, στην περίπτωση αναθεώρησης, το έτος της τελευταίας αναθεώρησης. Ένας αριθμός σε παρένθεση υποδεικνύει το έτος της τελευταίας επανέγκρισης. Ένα εκθέτη εψιλον ( ュ) υποδεικνύει μια συντακτική αλλαγή από την τελευταία αναθεώρηση ή επανέγκριση.

Πεδίο εφαρμογής

1.1 Αυτή η προδιαγραφή καλύπτει ονομαστικούς (μέσους) τοίχους σωλήνων από κράμα χάλυβα χωρίς ραφή που προορίζονται για υπηρεσία υψηλής θερμοκρασίας (Σημείωση 1). Οι σωλήνες που παραγγέλλονται σύμφωνα με αυτήν την προδιαγραφή πρέπει να είναι κατάλληλοι για κάμψη, φλάντζα (vanstoning) και παρόμοιες εργασίες διαμόρφωσης και για συγκόλληση με σύντηξη. Η επιλογή θα εξαρτηθεί από το σχεδιασμό, τις συνθήκες λειτουργίας, τις μηχανικές ιδιότητες και τα χαρακτηριστικά υψηλής θερμοκρασίας.

ΣΗΜΕΙΩΣΗ 1 Α Το Παράρτημα X1 παραθέτει τα μεγέθη και τα πάχη τοιχώματος των σωλήνων που μπορούν να ληφθούν σύμφωνα με την τρέχουσα εμπορική πρακτική.

1.2 Καλύπτονται αρκετοί βαθμοί φερριτικών χαλύβων (Σημείωση 2). Οι συνθέσεις τους δίνονται στον Πίνακα 1.

Σημείωση 2

Α Οι φερριτικοί χάλυβες σε αυτήν την προδιαγραφή ορίζονται ως χάλυβες χαμηλού και ενδιάμεσου κράματος που περιέχουν έως και 10％ χρώμιο.
1.3 Παρέχονται συμπληρωματικές απαιτήσεις (S1 έως S7) προαιρετικής φύσης. Αυτές οι συμπληρωματικές απαιτήσεις απαιτούν να γίνουν πρόσθετες δοκιμές και, όταν επιθυμηθεί, θα πρέπει να αναφέρεται στην παραγγελία μαζί με τον αριθμό των απαιτούμενων δοκιμών.
1.4 Οι τιμές που αναφέρονται είτε σε μονάδες ίντσας-λίβρας είτε σε μονάδες SI πρέπει να θεωρούνται ξεχωριστά ως πρότυπες. Μέσα στο κείμενο, οι μονάδες SI εμφανίζονται σε αγκύλες. Οι τιμές που αναφέρονται σε κάθε σύστημα δεν είναι ακριβή ισοδύναμα. επομένως, κάθε σύστημα πρέπει να χρησιμοποιείται ανεξάρτητα από το άλλο. Ο συνδυασμός τιμών από τα δύο συστήματα μπορεί να οδηγήσει σε μη συμμόρφωση με την προδιαγραφή. Οι μονάδες ίντσας-λίβρας θα ισχύουν εκτός εάν ο χαρακτηρισμός "M" αυτής της προδιαγραφής καθορίζεται στην παραγγελία.

Σημείωση 3Α Ο αδιάστατος σχεδιαστής NPS (ονομαστικό μέγεθος σωλήνα) έχει αντικατασταθεί σε αυτό το πρότυπο για τέτοιους παραδοσιακούς όρους όπως "ονομαστική διάμετρος", "μέγεθος" και "ονομαστικό μέγεθος."

Χημική Σύνθεση:

Μηχανικές ιδιότητες

Υλικό & Κατασκευή

Ο σωλήνας μπορεί να είναι είτε θερμής φινίρισμα είτε ψυχρής έλξης με τη θερμική επεξεργασία φινιρίσματος που σημειώνεται παρακάτω.

Απαιτήσεις θερμικής επεξεργασίας

Μηχανικές δοκιμές που καθορίζονται

Δοκιμή εφελκυσμού εγκάρσιας ή διαμήκους και δοκιμή ισοπέδωσης, δοκιμή σκληρότητας ή δοκιμή κάμψης
Για υλικό που έχει υποστεί θερμική επεξεργασία σε φούρνο τύπου παρτίδας, οι δοκιμές πρέπει να γίνονται στο 5% των σωλήνων από κάθε επεξεργασμένη παρτίδα. Για μικρές παρτίδες, πρέπει να δοκιμάζεται τουλάχιστον ένας σωλήνας.
Για υλικό που έχει υποστεί θερμική επεξεργασία με τη συνεχή διαδικασία, οι δοκιμές πρέπει να γίνονται σε επαρκή αριθμό σωλήνων ώστε να αποτελούν το 5% της παρτίδας, αλλά σε καμία περίπτωση λιγότερο από 2 σωλήνες.

Σημειώσεις για τη δοκιμή σκληρότητας:
Το P91 δεν πρέπει να έχει σκληρότητα που να υπερβαίνει τα 250 HB/265 HV [25HRC].

Σημειώσεις για τη δοκιμή κάμψης:
Για σωλήνες των οποίων η διάμετρος υπερβαίνει το NPS 25 και των οποίων η αναλογία διαμέτρου προς πάχος τοιχώματος είναι 7,0 ή λιγότερο, πρέπει να υποβάλλονται στη δοκιμή κάμψης αντί της δοκιμής ισοπέδωσης.
Άλλοι σωλήνες των οποίων η διάμετρος είναι ίση ή υπερβαίνει το NPS 10 μπορούν να υποβληθούν στη δοκιμή κάμψης αντί της δοκιμής ισοπέδωσης, με την έγκριση του αγοραστή.
Τα δείγματα δοκιμής κάμψης πρέπει να κάμπτονται σε θερμοκρασία δωματίου κατά 180 χωρίς ρωγμές στο εξωτερικό τμήμα.

Υδροστατική δοκιμή

Η εσωτερική διάμετρος της κάμψης πρέπει να είναι 1 ίντσα [25 mm].
Κάθε μήκος σωλήνα πρέπει να υποβάλλεται σε υδροδοκιμή, κατά την επιλογή της κατασκευής, μπορεί να χρησιμοποιηθεί μη καταστροφική ηλεκτρική δοκιμή.

Πληροφορίες παραγγελίας

Οι παραγγελίες για υλικό σύμφωνα με αυτήν την προδιαγραφή θα πρέπει να περιλαμβάνουν τα ακόλουθα, όπως απαιτείται, για να περιγράψουν επαρκώς το επιθυμητό υλικό:

Έγγραφα αναφοράς

• A999/A999M Προδιαγραφή για γενικές απαιτήσεις για σωλήνες από κράμα και ανοξείδωτο χάλυβα
• E213 Πρακτική για υπερηχητική εξέταση μεταλλικών σωλήνων και σωληνώσεων
• E309 Πρακτική για εξέταση ρευμάτων Eddy προϊόντων σωληνωτού χάλυβα με χρήση μαγνητικού κορεσμού
• E381 Μέθοδος δοκιμής μακροχάραξης χαλύβδινων ράβδων, ράβδων, ράβδων και σφυρηλατημάτων
• E527 Πρακτική για την αρίθμηση μετάλλων και κραμάτων στο ενοποιημένο σύστημα αρίθμησης (UNS)
• E570 Πρακτική για εξέταση διαρροής ροής σιδηρομαγνητικών σωληνωτών προϊόντων χάλυβα
• B36.10M Συγκολλημένος και χωρίς ραφή σωλήνας από σφυρήλατο χάλυβα
• SAE J 1086 Πρακτική για την αρίθμηση μετάλλων και κραμάτων (UNS)
• SNT-TC-1A Συνιστώμενη πρακτική για την πιστοποίηση και πιστοποίηση μη καταστροφικού προσωπικού
