Λεπτομέρειες:
|
Προϊόντα: | πιάτο ανοξείδωτου | Βαθμός: | 800 / 800H |
---|---|---|---|
Πρότυπα: | ASTM A240/240M-18 EN 10088 JIS G4304 | Πάχος: | 0.6 - 20.0mm |
Τυποποιημένο μέγεθος: | 1000*2000mm 1219*2438mm 1500*6000mm | Επιφάνεια: | 2B HL 8K BA NO.1 NO.4 |
Υπηρεσία: | κάμψη κοπής λέιζερ | Άλλος βαθμός: | 200series 300series 400series |
Υψηλό φως: | Ανθεκτικό στη θερμότητα κράμα 800H πιάτων SS,Πιάτο ανοξείδωτου κραμάτων ASTM A240,πιάτο κραμάτων SS 1000*2000mm |

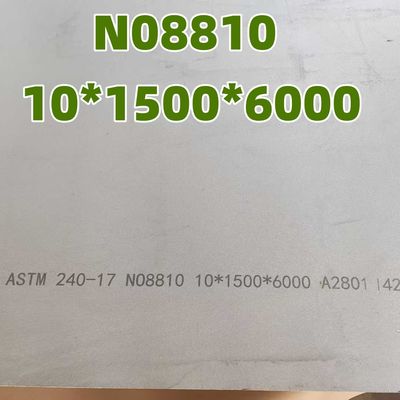

Ανθεκτικό στη θερμότητα πάχος πιάτων ανοξείδωτου κραμάτων 800/800H 0,6 - 20.0mm στο απόθεμα
Προϊόντα | φύλλο ανοξείδωτου 416 |
Πάχος | 0.3 - 4.0mm |
Πλάτος | 1000mm 1219mm 1500mm ή ως αίτημα |
Πρότυπα | ASTM A240/240M-18 |
Εμπορικό σήμα | TISCO BAOSTEEL POSCO |
Υπηρεσία | Κοπή, κάμψη, λήξη επιφάνειας |
Άλλος βαθμός | 201 202 304 304L 304H 309S 310S 316L 316Ti 317L 321 347 410 420 430 431 444,2205 2507 904L 254SMO 253MA N08020 C276 625 600 800 825 monel 400 500.etc |
Τυποποιημένο μέγεθος | 1000*2000mm 1219*2438mm 1500*6000mm |
Υλική περιγραφή του κράματος 800/800H
Τα κράματα 800H (UNS N08810) και 800HT (UNS N08811) είναι διπλός-βεβαιώσιμα υλικά νικέλιο-σίδηρος-χρωμίου που αντιστέκονται στην οξείδωση, carburization και άλλη υψηλής θερμοκρασίας διάβρωση. Η χημική σύνθεση των δύο κραμάτων είναι ίδια με το κράμα 800 (UNS N08800), με εξαίρεση τον υψηλότερου επιπέδου του άνθρακα παρόντος και στους δύο βαθμούς (0.05-0.10%) στο κράμα 800H, και (0.06-0.10%) στο κράμα 800HT. Το κράμα 800HT έχει επίσης μια προσθήκη του αργιλίου και του τιτανίου επάνω 1.0%. Εκτός από τους περιορισμούς χημείας, και τα δύο κράματα λαμβάνουν μια υψηλής θερμοκρασίας ανοπτώντας επεξεργασία που παράγει ένα μέσο μέγεθος σιταριού ASTM 5 ή πιό χονδροειδής. Οι περιορισμένες χημικές συνθέσεις, που συνδυάζονται με τον υψηλής θερμοκρασίας ανοπτούν, βεβαιώνουν ότι αυτά τα υλικά έχουν τη μεγαλύτερη δύναμη ερπυσμού και ρήξης όταν συγκρίνεται με το κράμα 800.
Το κράμα 800H έχει τις καλές ιδιότητες ερπυσμός-ρήξης στις θερμοκρασίες επάνω από 1100°F (600°C). Παραμένει όλκιμο κατά τη διάρκεια της μακροπρόθεσμης χρήσης στις θερμοκρασίες κάτω από 1290°F (700°C) που οφείλεται σε μια μέγιστη περιεκτικότητα σε τιτάνιο και αργιλίου 0,7%. Το κράμα 800 με πρότυπα ανοπτεί συστήνεται για την υπηρεσία κάτω από 1100°F (600°C). Το κράμα 800H αντιστέκεται στις ατμόσφαιρες μείωσης, οξείδωσης και εναζώτωσης, καθώς επίσης και, ατμόσφαιρες που εναλλάσσονται μεταξύ της μείωσης και της οξείδωσης. Το κράμα παραμένει σταθερό στη μακροπρόθεσμη υψηλής θερμοκρασίας υπηρεσία.
Το κράμα 800HT έχει την άριστη δύναμη ερπυσμού στις θερμοκρασίες επάνω από 1290°F (700°C). Εάν η εφαρμογή περιλαμβάνει τις συχνές εξορμήσεις θερμοκρασίας κάτω από 1290°F (700°C) ή μέρη εκτίθεται μόνιμα σε μια θερμοκρασία κάτω από 1290°F (700°C), το κράμα 800H πρέπει να χρησιμοποιηθεί. Η υψηλής θερμοκρασίας αντίσταση του κράματος 800HT είναι συγκρίσιμη με το κράμα 800H. Παραμένει επίσης σταθερό στη μακροπρόθεσμη υψηλής θερμοκρασίας υπηρεσία.
Χημική ανάλυση του κράματος 800/800H
Βάρος % (όλες οι τιμές είναι μέγιστες εκτός αν μια σειρά είναι ειδάλλως υποδειγμένη)
Στοιχείο | 800H | 800HT |
---|---|---|
Νικέλιο | 30,0 λ. - μέγιστο 35,0. | 30,0 λ. - μέγιστο 35,0. |
Χρώμιο | 19,0 λ. - μέγιστο 23,0. | 19,0 λ. - μέγιστο 23,0. |
Σίδηρος | 39.5 | 39.5 |
Άνθρακας | 0,05 λ. - 0,10 μέγιστο. | 0,06 λ. - 0,10 μέγιστο. |
Μαγγάνιο | 1.50 | 1.50 |
Φώσφορος | 0,045 | 0,045 |
Θείο | 0,015 | 0,015 |
Πυρίτιο | 1.0 | 1.0 |
Αργίλιο | 0,15 λ. - 0,60 μέγιστο. | 0,25 λ. - 0,60 μέγιστο. |
Τιτάνιο | 0,15 λ. - 0,60 μέγιστο. | 0,25 λ. - 0,60 μέγιστο. |
Αργίλιο & τιτάνιο | 0,30 λ. - μέγιστο 1,20. | 0,85 λ. - μέγιστο 1,20. |
Αντίσταση διάβρωσης του κράματος 800/800H
Η υψηλή περιεκτικότητα σε νικέλιο και χρωμίου των κραμάτων 800H και των μέσων 800HT γενικά θα έχουν την πολύ παρόμοια υδάτινη αντίσταση διάβρωσης. Τα κράματα έχουν την αντίσταση διάβρωσης που είναι συγκρίσιμη με 304 όταν χρησιμοποιούνται στην υπηρεσία νιτρικού και οργανικού οξέος. Τα κράματα δεν πρέπει να χρησιμοποιηθούν στην υπηρεσία θειικού οξέος. Υπόκεινται στην πτώση καρβιδίου χρωμίου εάν στην υπηρεσία για την παρατεταμένη έκθεση στη σειρά θερμοκρασίας 1000-1400°F (538-760°C).
Δεδομένου ότι τα κράματα 800H και 800HT αναπτύχθηκαν πρώτιστα για την υψηλής θερμοκρασίας δύναμη, τα διαβρωτικά περιβάλλοντα στα οποία αυτοί οι βαθμοί εκτίθενται κανονικά περιλαμβάνουν τις υψηλής θερμοκρασίας αντιδράσεις όπως η οξείδωση και carburization.
Εφαρμογή του κράματος 800/800H
Μας ελάτε σε επαφή με
Τα προϊόντα παρουσιάζουν
Υπεύθυνος Επικοινωνίας: Mr. Gao Ben
Τηλ.:: +86-18068357371
Φαξ: 86-0510-88680060
